在通信设备的研发与生产中，频率精度往往决定了整机性能的上限。作为频率源的核心器件，石英晶体谐振器的选型与使用，直接关系到信号传输的稳定性和可靠性。今天，我们从深圳晶振厂家的视角，聊聊频率精度那些容易被忽视的技术细节。

频率精度：通信系统的“心跳”质量

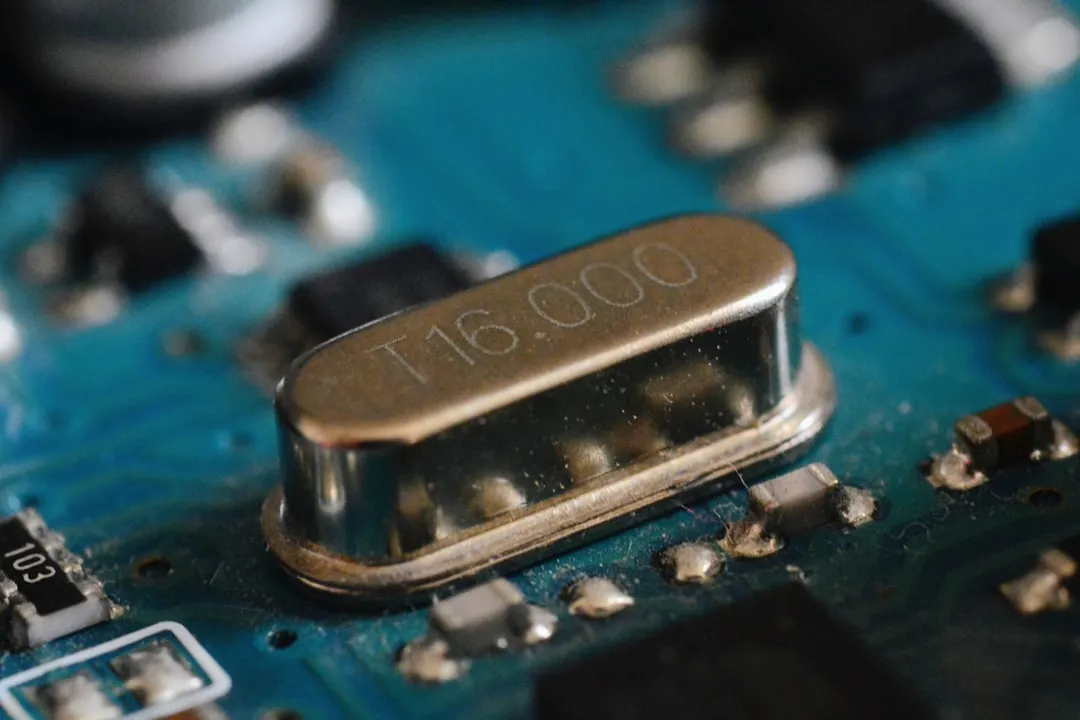

无论是基站、路由器还是车载通信模块，晶振提供的参考时钟都是数字电路同步的基础。以常见的±20ppm（百万分之一）精度晶振为例，在2.4GHz频段下，20ppm的频偏意味着约48kHz的偏移量——这足以让相邻信道产生干扰。而采用±5ppm甚至更高精度的石英晶体谐振器，则能将误差压缩到12kHz以内，显著提升信噪比。

实际项目中，很多工程师只关注标称频率，却忽略了温度漂移和老化率这两个隐性指标。例如，一个标称±10ppm的振荡器，在-40℃到+85℃全温范围内，实际偏差可能扩大到±30ppm。如果设备需要野外长期运行，这种漂移会直接导致同步失锁或数据重传率上升。

如何评估频率元件对系统的影响

要判断一颗滤波器或谐振器是否适配你的通信设计，不能只看数据手册首页。建议从三个维度实测：

• 短期稳定度：用高精度频率计连续采样1小时，观察秒级抖动是否在±0.1ppm以内；
• 负载特性：更换不同的负载电容（如6pF、10pF、20pF），确认频率牵引灵敏度是否与设计匹配；
• 相位噪声：在1kHz偏移处，优质晶振的相噪应优于-130dBc/Hz，劣质产品往往高出20dB以上。

这些参数相互制约。比如，追求极致低相噪时，往往需要牺牲部分频率牵引范围。这时候，与振荡器厂商沟通实际应用场景就变得至关重要——深圳晨航科技在定制频率元件时，会要求客户提供完整的电路拓扑和工作环境，而不是简单套用通用规格。

选型中的三个常见误区

误区一：只看常温精度，忽略温漂曲线。对于基站这类高功耗设备，晶振自身温升可能达到30℃以上，若温漂系数过大，热机后频率会明显偏离中心值。误区二：盲目追求高精度。±2ppm的晶振价格通常是±20ppm的3-5倍，如果系统本身有DSP校正机制，过高的精度反而是成本浪费。误区三：忽视封装应力。SMD封装的晶振在回流焊后，PCB板弯曲应力会导致频率偏移2-5ppm，这是很多工程师容易漏掉的风险点。

针对这些问题，我们在产线上会做100%的常温频率测试，同时抽检-20℃、+60℃两个温度点的频偏，确保每批石英晶体谐振器的一致性。另外，对于高频通信模块，建议在PCB布局时让晶振靠近主芯片，并保持周围20mil内无高速信号走线，减少串扰。

客户常问：频率精度到底要多高才够？

这取决于你的通信协议。比如，蓝牙BLE要求±50ppm，而5G NR的PDSCH解调则需要±0.1ppm级别的参考时钟。一个务实的做法是：先确定系统误码率（BER）容忍上限，反推允许的最大频偏，再留出30%的设计裕量。如果你正在开发新项目，不妨把基带芯片的参考时钟需求文档发给晶振厂家，让专业工程师帮你核算——这比盲目堆参数更高效。
